ОБОРУДОВАНИЕ ДЛЯ ДИАГНОСТИКИ ГЕНЕРАТОРОВ И СТАРТЕРОВ

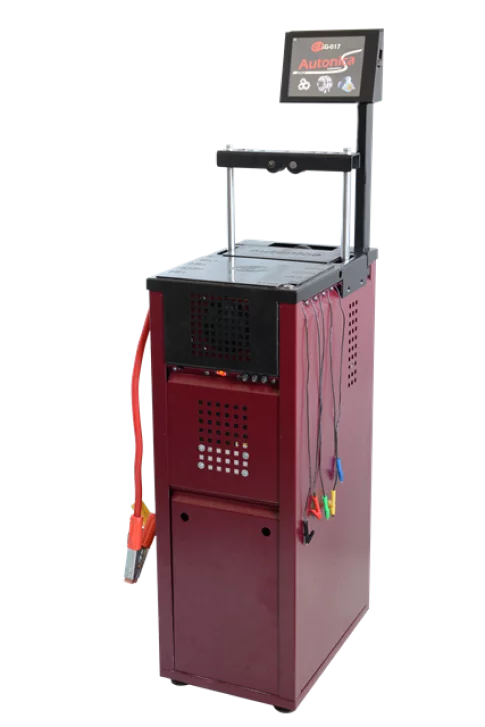

Стенд проверки генераторов и стартеров

aSG-017
 Назначение
   Cтенд aSG-017 предназначен для испытаний генераторов и стартеров автомобилей с бортовой сетью 12 и 24 Вольт.

Технические данные
Напряжение питания              3 фазы ~380В
Мощность привода                  4 кВт
Обороты привода                    0-3000об/мин
Установка оборотов                 плавно
Напряжение агрегатов            12В и 24В
Измеряемое напряжение         0-35В
Измеряемый ток                      0-1000А
Источник питания                    2 аккумулятора 60А*ч
                                               (в комплект поставки не входят)
Заряд аккумуляторов                постоянный
Нагрузка                                   0-150А
Установка нагрузки                  плавно
Передача ременная                  клин и поликлин
Фиксация агрегата                   прижим
Привод фиксации агрегата      электрический
Привод натяжения ремня        электрический
Отображение и управление     TFT дисплей 8 дюймов с тачпанелью



Габариты стенда
ширина - 335мм
глубина – 485мм
высота стола – 950мм
высота с монитором – 1420мм

Размер места установки, не менее
ширина – 550мм
глубина – 600мм

Вес
94кг(без аккумуляторов)



Фиксация агрегата происходит путем его прижатия подвижной рамой к столу стенда. Натяжение ремня производится вертикальным перемещением привода.
Питание электроприводов фиксации и натяжения ремня осуществляется от аккумуляторов и работает независимо от включения в сеть стенда, т.е. при пропадании напряжения питающей сети можно без проблем извлечь агрегат.
При поломке электроприводов фиксации и натяжения имеется свободный доступ к ним при снятой задней стенке.

В стенде имеются 5 сигнальных и 3 силовых терминалов. Все терминалы защищены от короткого замыкания.

Сигнальные терминалы:
RC – подключение терминалов управления генератором COM, SIG, RLO(Toyota), L(“L-F” General Motors), C(Nissan), D(“P-D” Mazda)
DFM – подключение терминалов монитора генераторов M, DFM, FR, LI
LAMP – подключение терминала контрольной лампы генератора
IG/67 – подключение терминала зажигания IG или 67 -непосредственно на щетку генератора с выбором способа управления А или В
50 – подключение управления тяговым реле стартера

Силовые терминалы:
AB+ - подключение В+ генератора
SB+ - подключение В+ стартера
B- - подключение В- к корпусу генератора/стартера

Краткий обзор по работе со стендом aSG-017
Приставка aRC-211
Уважаемые покупатели, приставка aRC-211 в данный момент выпускается в новом корпусе.

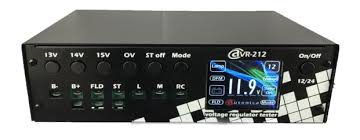

Тестер регуляторов напряжения aVR-212
цена
12500 грн
цена
8500 грн
