Приставка aRC-211 имитирует сигналы управления регуляторами напряжения генераторов, исходящих от блока управления двигателем автомобиля. Содержит в себе согласованные физические и программные интерфейсы практически всех существующих на данное время способов управления современными генераторами.
Терминалы приставки
- «RC» – выход управления регулятором напряжения генератора для подключения терминалов: COM, SIG(RC)(FORD), P-D(MAZDA), L(GM), RLO(TOYOTA), C(NISSAN), 67(A/B).
- «М» – монитор, вход для подключения терминалов M, DFM, FR.
- «B+» – батарея «+».
- «B-» – батарея «-».
Подключение питания
Провода питания «B+» и «B-» подключаются непосредственно к генератору.
Для отображения информации используется цветной LCD-дисплей. Управление приставкой осуществляется с помощью тактового энкодера с клавишей. Вращение ручки энкодера позволяет перемещаться по меню и изменять параметры. Короткое нажатие на ручку открывает категории меню или переключает курсор для редактирования. Длительное нажатие (2-3 секунды) возвращает в главное меню.

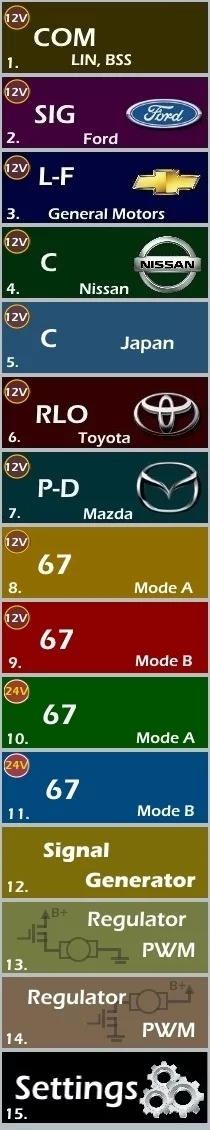

Главное меню
- Режим «COM». Поддерживает протоколы LIN и BSS, автоматически определяемые.
- Режим «SIG».
- Режим «L-F» («L»).
- Режим «C».
- Режим «С Japan».
- Режим «RLO».
- Режим «P-D» («D»).
- Режим 67А-12В.
- Режим 67B-12В.
- Режим 67А-24В.
- Режим 67В-24В.
- Режим «Signal generator». Генерирует прямоугольный сигнал с настраиваемой частотой и скважностью.
- Режим «Regulator PWM». ШИМ-регулятор для нагрузки, подключенной к массе.
- Режим «Regulator PWM». ШИМ-регулятор для нагрузки, подключенной к B+.
- «Settings» – настройки.

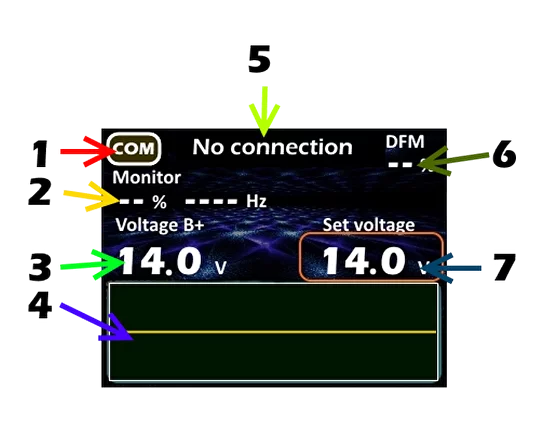

Режим «COM»
- Тип выбранного интерфейса.
- Параметры сигнала по входу «М».
- Фактическое напряжение.
- Осциллограмма пульсаций по входу «B+».
- Тип протокола, идентификатор и скорость обмена.
- Значение «DFM» с регулятора.
- Задаваемое напряжение.

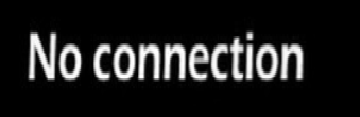

Если регулятор не подключен, в поле «5» мигает «No connection».

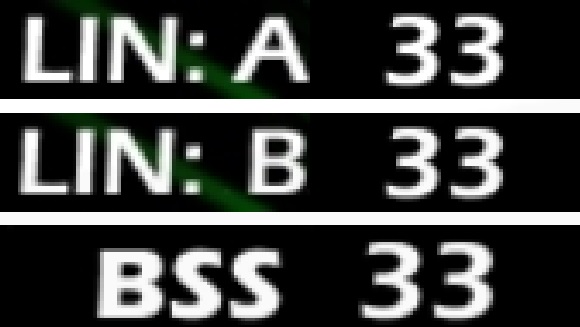

При установленной связи в поле «5» отображается тип протокола и идентификатор.
Для протокола LIN отображаются скорости: «L» (Low), «M» (Medium), «H» (High).
Ошибки регулятора отображаются между полями «6» и «7»:
«Electrical» – электрическая ошибка, «Mechanical» – механическая, «Temperature» – перегрев. Напряжение устанавливается вращением энкодера.
Поле «4» показывает осциллограмму пульсаций по «B+», позволяя диагностировать неисправности статора или диодного моста. Подробности в документе «Анализ осциллограмм генератора» на сайте.
Для настройки осциллограммы нажмите энкодер:
Установите усиление вращением энкодера. Повторное нажатие открывает настройку нуля:
Следующее нажатие – настройка развертки:
Дополнительное нажатие возвращает к установке напряжения.

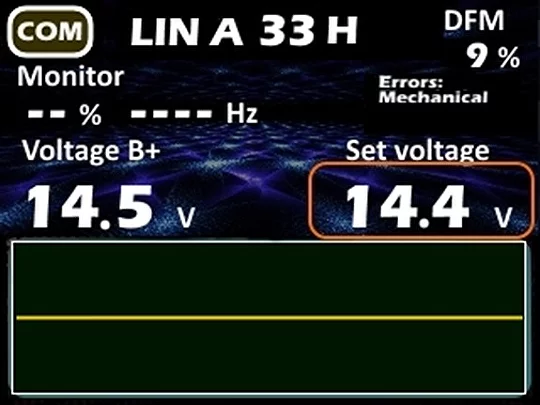

Пример работы с включенным зажиганием и остановленным двигателем:
Протокол LIN, тип «А», ID 33, высокая скорость, DFM 9%, механическая ошибка (ротор не вращается).

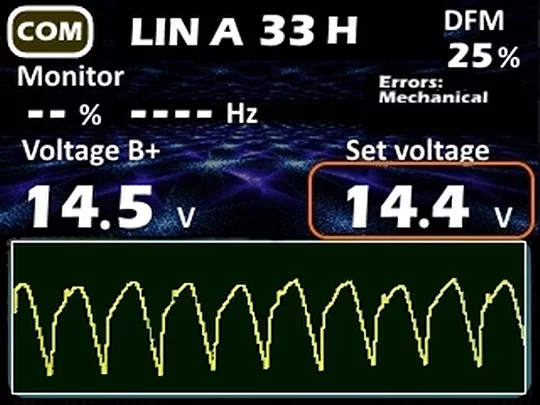

Пример с заведенным двигателем:
Напряжения совпадают, ошибок нет, диодный мост в норме.
Режимы «SIG», «L-F», «C», «RLO», «P-D» аналогичны, без полей «5» и «6». В «67» могут отображаться ошибки «Short circuit» или «Overvoltage».
Важно! Не включайте режимы «67» и «Regulator PWM» с подключенным генератором. Подключайте «RC» после выбора режима.

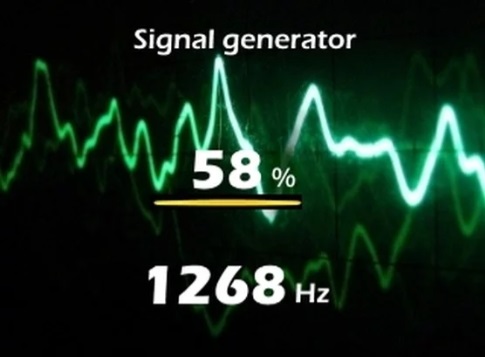

Режим «Signal generator»
Генерирует ШИМ-сигнал 8 Гц – 10 кГц. Частота и скважность редактируются курсором и энкодером.

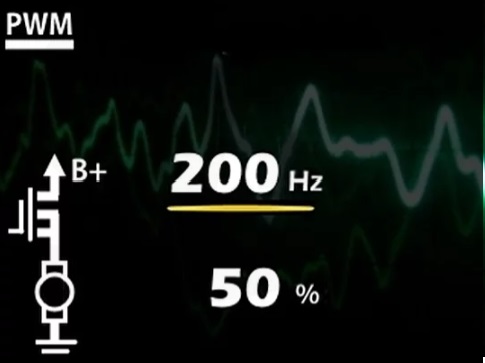

Режим «Regulator PWM»
Управляет нагрузкой до 10А с ШИМ. Обнаруживает перегрузку или короткое замыкание («Short circuit»). Поддерживает подключение к «B-» (режим 13) или «B+» (режим 14). Частота и скважность настраиваются.
Важно! Подключайте нагрузку после выбора режима.

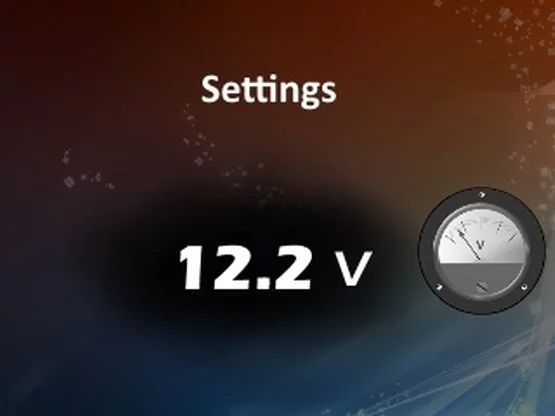

Настройки
Позволяет калибровать вольтметр фактического напряжения.
