Назначение
Приставка aRC-311 предназначена для имитации сигналов управления генераторами современных автомобилей.
Общие положения
- Приставка aRC-311 имитирует сигналы управления регуляторами напряжения генераторов, исходящих от блока управления двигателем автомобиля. Содержит согласованные физические и программные интерфейсы управления современными автомобильными генераторами.
- Управление и выбор режимов работы приставки осуществляется тактовым энкодером на лицевой стороне приставки aRC-311.
- Подключение приставки aRC-311 к генератору осуществляется с помощью специальных проводов (в комплекте).

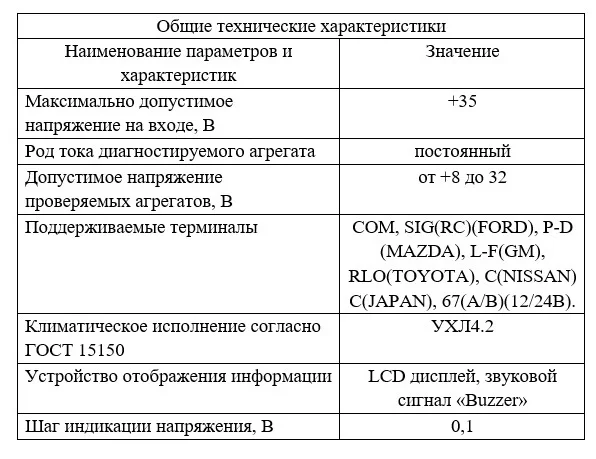

Основные технические характеристики
Дополнительные функции
- Осциллограф.
- ШИМ-регулятор мощности «Regulator PWM(A/B)».
- Генератор прямоугольного сигнала «Signal generator».
Комплект поставки
- Приставка aRC-311 – 1 шт.
- Измерительные провода – 5 шт.
- Паспорт – 1 шт.
Техника безопасности
Приставка aRC-311 по способу защиты от поражения электрическим током соответствует классу III согласно ГОСТ 12.2.007.0-75.
Краткое описание прибора
Приставка aRC-311 имитирует сигналы управления регуляторами напряжения генераторов, исходящих от блока управления двигателем автомобиля. Управление приставкой производится при помощи тактового энкодера с кнопкой. Вращая ручку энкодера, можно перемещаться по меню и выбирать режимы работы. Короткое нажатие на ручку открывает категории меню или переключает курсор для редактирования параметров. Длительное нажатие (2–3 секунды) возвращает в главное меню.
Вращение ручки энкодера, вход в режим и ошибки сопровождаются звуковыми сигналами.
Подготовка к работе
Включение
Перед началом работы убедитесь в отсутствии механических повреждений корпуса прибора, целостности изоляции всех проводов питания и управления. Также убедитесь в отсутствии влаги, пыли и других загрязняющих веществ на корпусе прибора, проводах и разъёмах.
Подключите питание ко входам «B+» и «B-». Подключите управляющие провода «RC», «M» и «67» к соответствующим выходам генератора. Выберите необходимый режим и начните работу согласно рекомендациям.

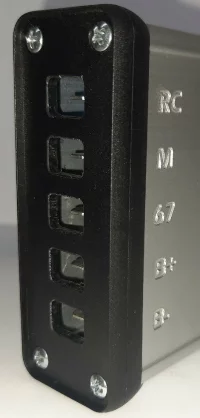

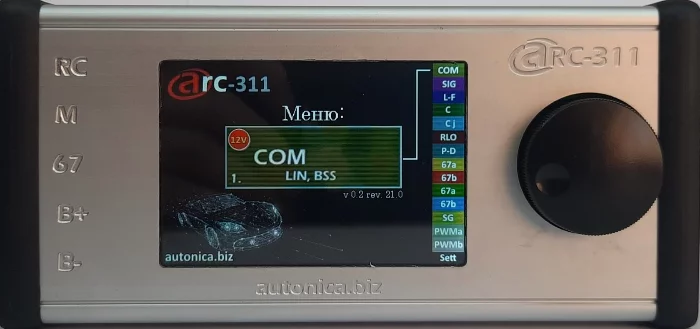

Приставка имеет пять терминалов:
Рисунок 5.1. Терминалы
- «RC» – выход управления регулятором напряжения генератора для терминалов: COM, SIG(RC)(FORD), P-D(MAZDA), L-F(GM), RLO(TOYOTA), C(NISSAN), C(JAPAN).
- «М» – монитор, вход для терминалов M, DFM, FR. Вход осциллографа.
- «67» – силовой выход для режимов «67» (A/B)(12/24В).
- «B+» – генератор «+».
- «B-» – генератор «-».
Внимание! Провода питания «B+» и «B-» подключайте непосредственно к генератору.
Главное меню

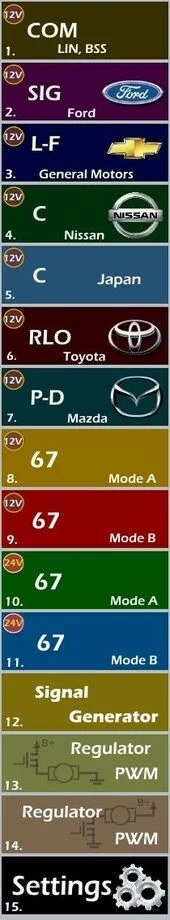

Главное меню приставки
- Режим «COM». Поддерживает протоколы LIN и BSS, автоматически определяемые.
- Режим «SIG».
- Режим «L-F».
- Режим «C».
- Режим «С Japan».
- Режим «RLO».
- Режим «P-D» («D»).
- Режим 67А-12В.
- Режим 67B-12В.
- Режим 67А-24В.
- Режим 67В-24В.
- Режим «Signal generator». Генерирует прямоугольный сигнал с настраиваемой частотой и скважностью.
- Режим «Regulator PWMa». ШИМ-регулятор для нагрузки, подключенной к B+ на терминале «67».
- Режим «Regulator PWMb». ШИМ-регулятор для нагрузки, подключенной к массе (B-) на терминале «67».
- «Settings» – настройки.

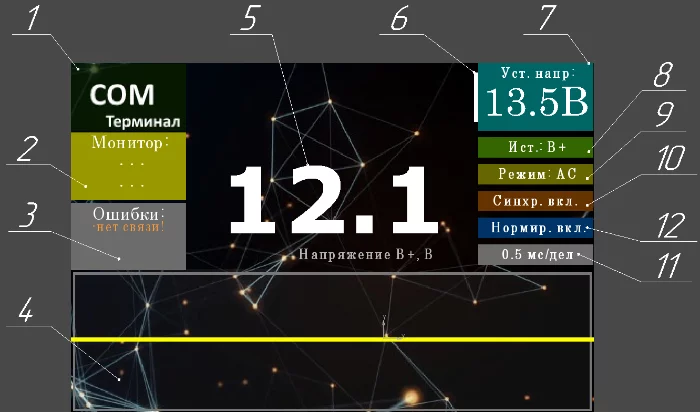

Функционал режимов
- Тип выбранного интерфейса.
- Параметры сигнала по входу «М» (осциллограф).
- Отображение ошибок.
- Осциллограмма пульсаций по входам/выходам «B+», «67», «М», «RC».
- Фактическое измеряемое напряжение.
- Курсор для выбора пункта меню. Поворот энкодера изменяет пункт, короткое нажатие перемещает вниз.
- Задаваемое напряжение.
- Выбор источника осциллограммы.
- Режим входа осциллографа AC/DC.
- Синхронизация осциллограммы.
- Нормирование осциллограммы по высоте.
- Развертка осциллограммы по ширине.

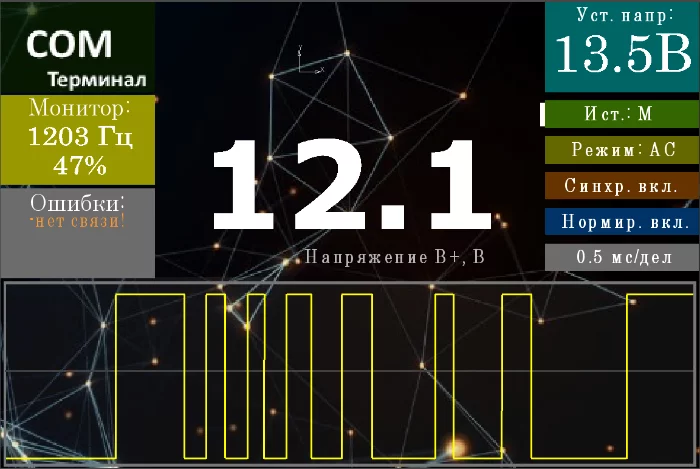

Работа осциллографа (пример LIN-протокола)
На рис. 5.4 терминалы «RC» и «M» замкнуты. Регулятор не подключен, в поле [3] отображается ошибка «Нет связи!». В мониторе [2] показаны частота и коэффициент заполнения сигнала с выхода «RC». Курсор [6] выбрал источник осциллограммы [8], на экран выводится сигнал LIN-протокола с входа «М».
Режим «COM»

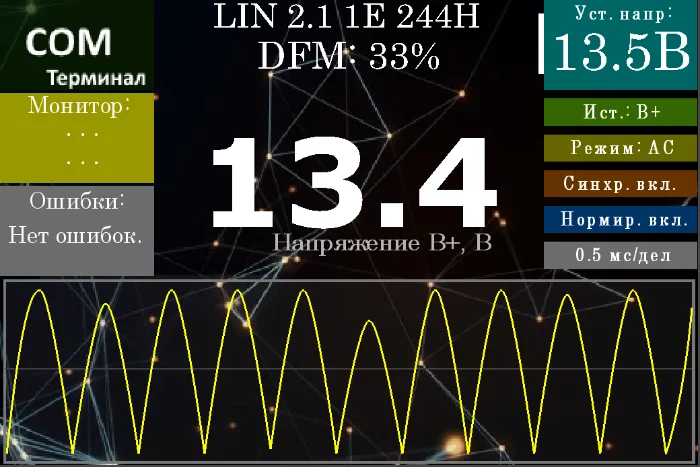

На рис. 6.1 показан режим «COM» при заведенном двигателе. При подключенном регуляторе отображаются тип протокола, идентификатор и DFM. Поддерживаемые протоколы: LIN A, LIN 1A, LIN 2A, LIN 3A, LIN 4A, LIN B, LIN 1B, LIN 2B, LIN 3B, LIN 4B, LIN 1C, LIN 1D, LIN 2D, LIN 1E, LIN 1F, BSS. Для LIN-протокола отображаются скорости: «L» (Low), «M» (Medium), «H» (High). Ошибки в поле [3]: «Электрическая», «Механическая», «Температурная».
Напряжение устанавливается вращением энкодера. Поле [4] показывает осциллограмму пульсаций по «B+» в режимах AC/DC (переключение в [9]). Осциллограмма помогает диагностировать неисправности статора или диодного моста (см. приложение «А»). Поля [11] и [12] регулируют размах и развертку осциллограммы.
На рис. 6.1: протокол LIN 1E, ID 244, скорость H, DFM 33%. Напряжения совпадают, ошибок нет, диодный мост в норме (по приложению «А»).
Режимы «SIG», «L-F», «C», «Cj», «RLO», «P-D»
Эти режимы аналогичны «COM», но без данных о протоколе. В поле [2] отображается информация о сигнале по линии «RC».

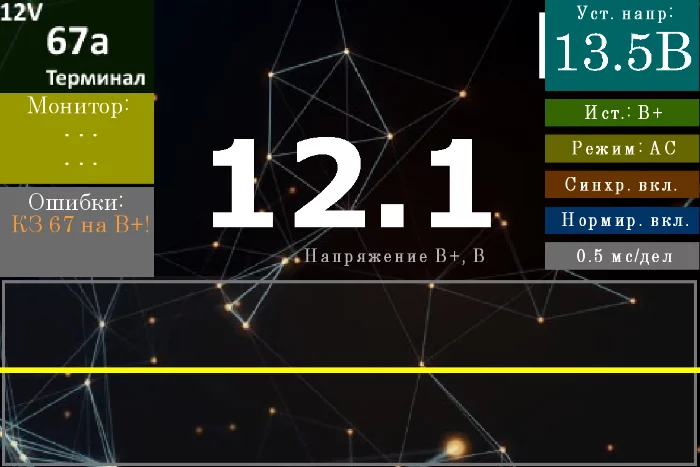

Режим «67»
В поле [3] могут отображаться ошибки: «КЗ 67 на В+/В-» (короткое замыкание на линии «67») или «Перенапряжение» (потеря контроля над генератором из-за неисправности, неверного режима A/B или резкого снижения нагрузки).
Режим «Signal generator»
Генерирует прямоугольный сигнал 10 Гц – 1 кГц на выходе «RC». Курсор выбирает поле для редактирования частоты, скважности или осциллограммы. Вращение энкодера устанавливает параметры. Частота изменяется с квадратичной зависимостью для удобства.

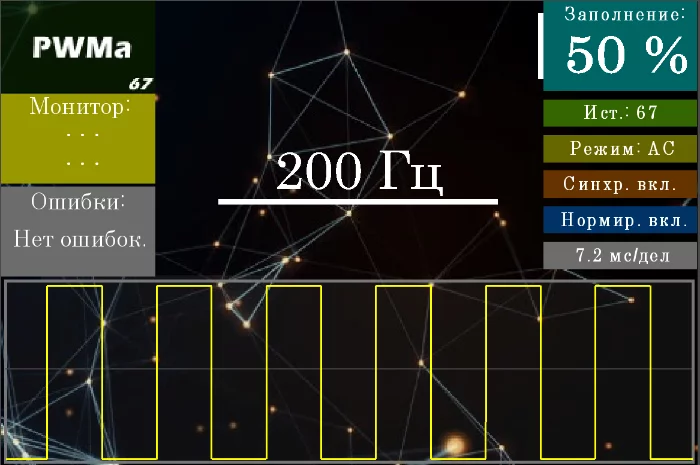

Режим «Regulator PWM»
Управляет нагрузкой до 10А с ШИМ. Обнаруживает перегрузку или короткое замыкание (аналогично режиму «67»).
Внимание! Подключайте нагрузку после выбора режима.
Поддерживает подключение к B+ (режим 13) или B- (режим 14). Управление аналогично «Signal generator». Осциллограмма отображается при подключенной нагрузке или замыкании «67» на «М».

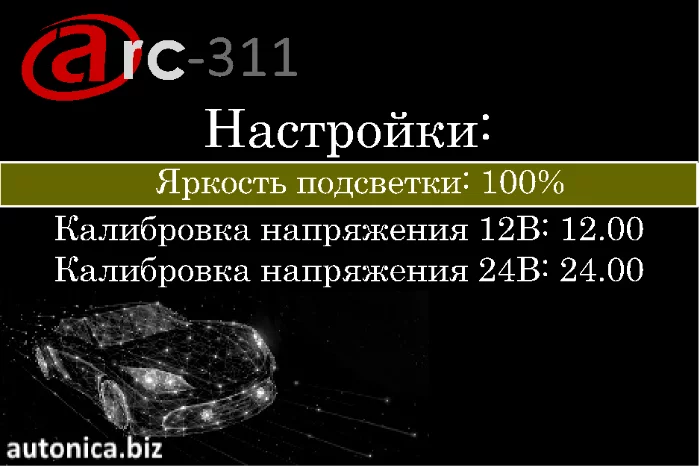

Настройки («Settings»)
Позволяет регулировать яркость подсветки. Перебор пунктов осуществляется вращением энкодера, выбор – коротким нажатием. Выбранный пункт подсвечивается зеленым. Для сохранения удерживайте энкодер до возврата в главное меню.
Внимание! Не заходите в пункты «Калибровка…».
Транспортировка и хранение
Транспортировка допускается любым транспортом в соответствии с правилами перевозки грузов. Приставки транспортируются в упаковке, условия: группа 2 (С) по ГОСТ 15150 (климатические факторы) и группа Л по ГОСТ 23216 (механические факторы).
Хранение осуществляется в упаковке в сухом, чистом помещении на стеллажах при температуре от -10 °С до 50 °С и влажности до 80%. В помещении не должно быть паров кислот, щелочей или агрессивных газов, вызывающих коррозию. Срок хранения не ограничен.
Гарантия изготовителя
Изготовитель гарантирует соответствие параметров устройства техническим характеристикам при соблюдении условий транспортировки, хранения и эксплуатации. Гарантийный срок – 12 месяцев с даты покупки. В течение срока предоставляется бесплатный ремонт при предъявлении паспорта и гарантийного талона (в приложении).
После ремонта в талон заносятся данные о работах. Изготовитель указывает в талоне дату продажи, адрес и телефон сервисного центра. Без паспорта и талона претензии не принимаются.
Ремонт за счет владельца проводится, если устройство эксплуатировалось с нарушением руководства. Гарантия не распространяется на неисправности, вызванные:
- Неправильным или небрежным использованием.
- Ошибочными действиями персонала.
- Несоблюдением правил хранения и эксплуатации.
- Самостоятельным ремонтом или изменением конструкции.
- Нормальным износом, несанкционированным ремонтом, повреждением хрупких компонентов, механическими повреждениями.
- Попаданием жидкости, пыли, животных или насекомых.
- Воздействием агрессивных сред, перегрузкой, действиями непреодолимой силы (пожар, наводнение и т.д.).
- Умышленным повреждением.
Изготовитель может проводить ремонт после гарантии по отдельному договору.
